Termale termico professionale di SMT del profilatore della termocoppia del profilatore Q7 di Wickon che profila per il forno di riflusso
Il tempo e la temperatura sono variabili molto importanti nella saldatura dei circuiti stampato.
È importante portare le assemblee del circuito fino su ad un'abbastanza temperatura affinchè un periodo abbastanza lungo efficacemente saldi le componenti al bordo.
Ottenere la temperatura su troppo alta o riscaldare l'assemblea può provocare troppo rapidamente il danno componente.
Le cose di riscaldamento aumentano abbastanza risultati nei problemi difficili dell'affidabilità e della saldatura.
WICKON fabbrica vari strumenti per assistervi esattamente nel controllo delle variabili della temperatura e di tempo nei vostri processi di fabbricazione di elettronica. Questo processo è chiamato Thermal Profiling.
Struttura dettagliata del profilatore termico di WICKON:
1: Scatola di Wickon
2: Manuale
3: scatola dell'isolamento
4: Registratore automatico di dati
5: Guanti ad alta temperatura
6: cavo di dati
7: Software di comprensione
8: Termocoppia
9: Il rapporto di calibratura della fabbrica
vantaggi termici del profilatore del wickon:
1. Assicuri che i prodotti rispondano alle specifiche della saldatura
2. evidenziando il raffreddamento caldo della fornace
3. forno stabilito per risparmiare tempo e soldi richiesti
4. in moda da potere massimizzare la produzione
5. fornisca la prova richiesta processo di tracciabilità ISO9000
Dati termici del profilatore di WICKON:
| Oggetto | Dettagli |
| Prodotto | Profilo del termale di WICKON |
| Gamma di temperature | -200C--1370C |
| Temperatura del lavoro | 0-105C |
| Stoccaggio totale | 4,000,000points |
| batteria | Senza deliberatamente fare pagare automaticamente aggiunga il potere, vero 365 senza spese. |
| No. Del canale | 6.7.10.12 .15.24.32 |
| intervallo di campionamento | 0.05s~86400s (può essere messo secondo i requisiti di prova) |
| Tipo della termocoppia | K |
| Accuratezza | +-0.5C |
| Tipo della batteria | Batteria ricaricabile del polimero del litio |
| Inizi il modo | Il modo diretto, il modo condiziona (aria e regolazione di lunghezza di prova di inizio) |
| Peso della scatola Insulated | Secondo il modello ed il tempo differente di calore |
| Dimensione della scatola Insulated | Specifiche e tempo differenti di calore di decidere |

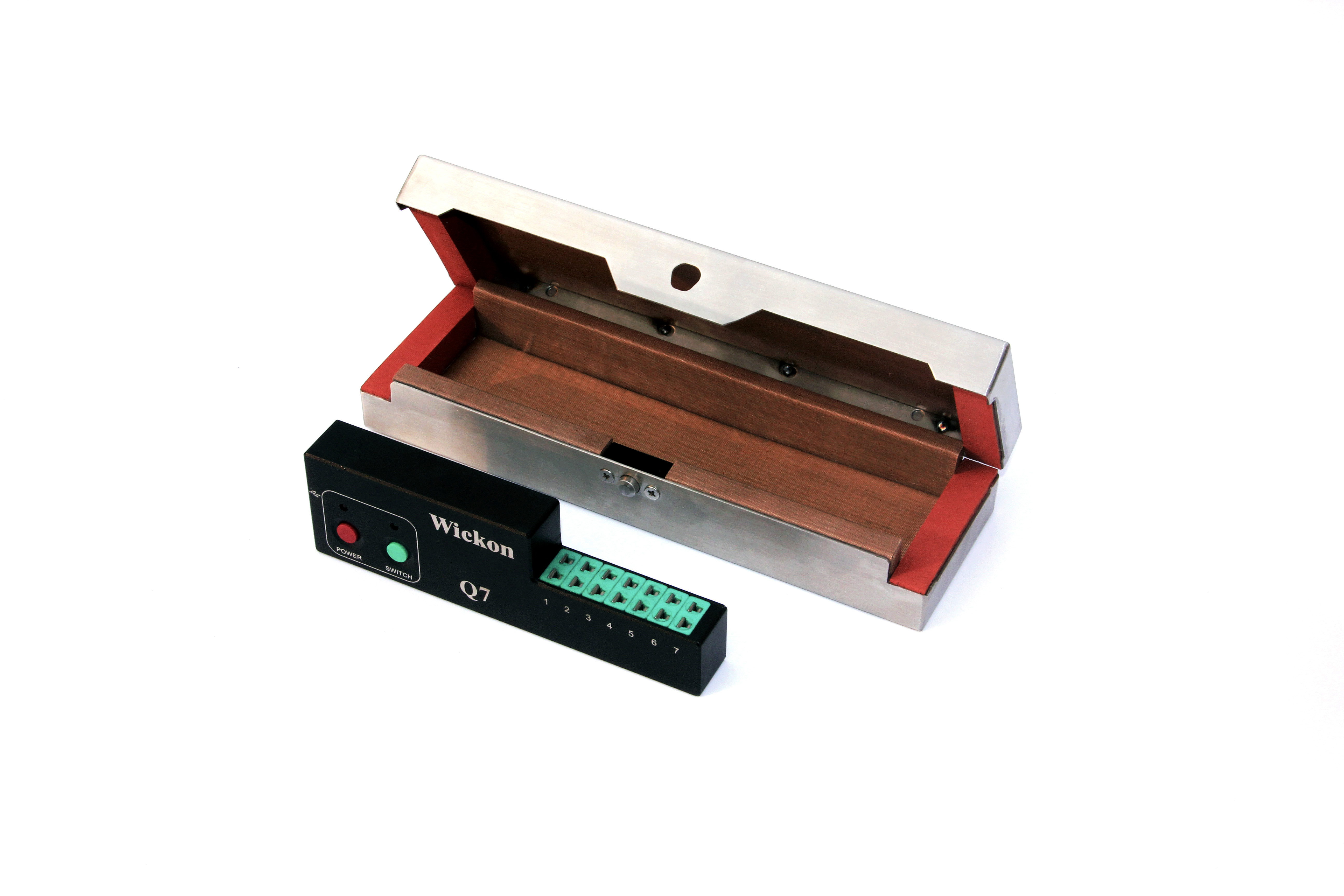

Manifestazione termica dell'immagine del profilatore di WICKON:
