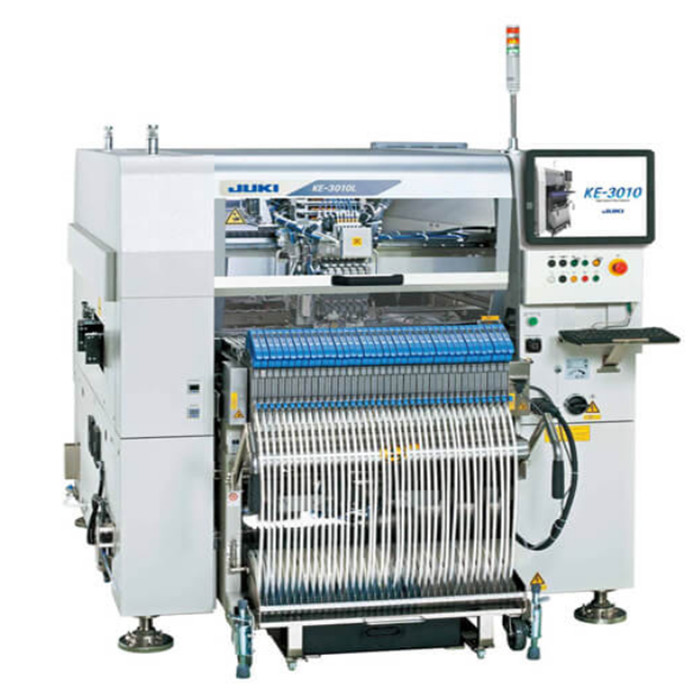

6 ugelli PWB 23500CPH SMT Chip Mounter Juki Ke-3010

Dimensione del bordo

Dimensione di m. (330×250 millimetro)

L dimensione (410×360 millimetro)

Dimensione L di ampiezza (510×360 millimetro) *1

Dimensione di XL (610×560 millimetro)

Applicabilità al PWB lungo (L dimensione) *2

800×360mm

Applicabilità al PWB lungo (dimensione L di ampiezza) *2

1,010×360mm

Applicabilità al PWB lungo (dimensione) di XL *2

1,210×560mm

Altezza componente

6mm

12mm

Dimensione componente

Riconoscimento del laser

0402(01005) ~33.5mm

Riconoscimento di visione

Macchina fotografica standard

3mm*3~33.5mm

Macchina fotografica ad alta definizione

1.0×0.5mm*4~20mm

Velocità di disposizione

Chip

Optimum

23,500CPH

IPC9850

18,500CPH

IC *5

9,000CPH *6

Accuratezza di disposizione

Riconoscimento del laser

±0.05 millimetro (±3σ)

Riconoscimento di visione

±0.04 millimetro

Input dell'alimentatore

Max.160 nel caso del nastro di 8mm
(su un doppio alimentatore elettrico del nastro) *7

*1

La dimensione L di ampiezza è facoltativa

*2

L'applicabilità al PWB lungo è facoltativa.

*3

Quando facendo uso di MNVC. (opzione)

*4

KE-3010: Nel usando sia macchina fotografica ad alta definizione che MNVC. (opzione)

*5

Efficace tatto: La velocità di disposizione di IC indica un valore stimato ottenuto quando la macchina dispone 36 componenti di BGA o) più o perni 100 (di QFP (256 palle o più) DI MATTINA sul bordo di dimensione. (CPH=number delle componenti disposte per un'ora)

*6

Valore stimato quando usando MNVC e prendendo le componenti simultanee con tutti gli ugelli.
MNVC è opzione nel KE-3010.

*7

Quando facendo uso di doppio alimentatore elettrico EF08HD del nastro.
