La scelta di JUKI KE-2070 e la linea di produzione ad alta velocità del PWB della macchina LED del posto lavora il PWB a macchina Chip Mounter LED di SMD che fa la macchina
Scelta di JUKI KE-2070 e macchina del posto Specificazione:
| Modello | JUKI KE-2070 |
| Circostanza | Usato |
| Spessore del PWB | 0,40 millimetri (min) (massimo) -4 millimetri |
| Applicabile Componente | 0402-50mm * 50mm (CHIP, BEONE, CONTENTINO, MELF, QFP, CONNETTORE, PLCC) |
| Altezza componente | 0.3mm-10.5mm. |
| Passo di Pin (min) | 0.4mm |
| Dimensioni componenti | 0.5mm * 1.0mm (min), 23.5mm * 23.5mm (massimo) |
| Montando velocità (massima) | 0,32 sec/CHIP, 1,8/sec QFP) 8000 chip/ ora |
| Montaggio dell'accuratezza | ± 0.09mm/QFP (riconoscimento del ± 0.1mm/chip (quando riconoscimento del laser) del laser) |
| Min di dimensione del substrato | 50 * 30millimetro |
| Dimensione del substrato Massimo | 410 * 360mm |
| Type delle componenti | Massimo 20 * 20 millimetri, possono essere P inviata 0,4 millimetro Perno IC di PLCC e di BGA |
| Potere | AC200V monofase, 50HZ, 2.5KVA |
| Pressione d'aria e consumo dell'aria | 0,5 ± 0.05Mpa, 150N1/min |
| Dimensioni | 1400 * 1300 * 1551 millimetro |
| Peso |
1150 chilogrammi |
La macchina ad alta velocità KE-2070 di disposizione è adatta a disposizione ad alta velocità macchine della non componente e di piccole del chip di disposizione e disposizione ad alta velocità di piccole componenti.
Non solo la componente del riconoscimento del laser corrisponde ad una vasta gamma, ma anche con l'opzione di MNVC, può eseguire il riconoscimento di alta precisione di immagine di piccole componenti di IC, sostenente la linea di produzione flessibile configurazione.
Componenti del chip: 23,300CPH (riconoscimento del laser/migliori circostanze) (0,155 secondi/chip) 18,300CPH (laser recognition/IPC9850)
Componenti di IC: 4,600CPH (riconoscimento di immagine/quando usando opzione di MNVC)
Disposizione head×1 (6 ugelli) del laser
0402 (inglese 01005) chip ~ elemento quadrato di 33.5mm
Riconoscimento di immagine (facendo uso di opzione di MNVC: riconoscimento riflettente/transmissive, riconoscimento della palla)

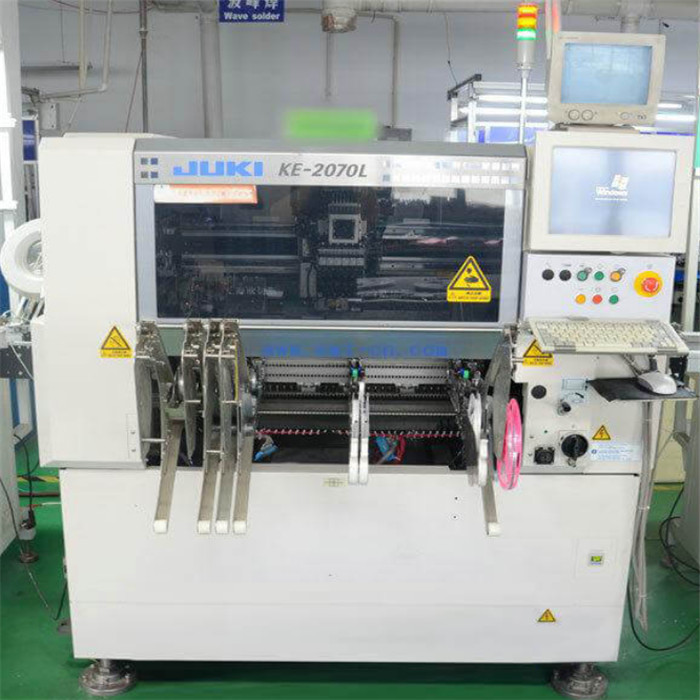

Manifestazione dell'immagine della macchina della scelta e del posto di JUKI KE-2070:
