La scelta dello smt di JUKI KE-3020V/3020VR e la macchina del posto/hanno condotto la macchina del posto e della scelta/scelta dello smd e la macchina del posto
macchina principale del posto e della scelta Specificazione:
Produttività più di alta qualità e migliore della macchina per tutti gli usi ad alta velocità KE-3020V/3020VR di disposizione, più velocemente, miglioramento continuo dei prodotti di serie del KE, in modo da raggiungere una linea di produzione elettrica ad alta velocità e di alta qualità flessibile struttura.
Componenti del chip: 20,900CPH chip 17,100CPH (riconoscimento del chip (riconoscimento del laser/migliore circostanza) del laser/basato su IPC9850)
Componenti di IC: 9,470CPH (riconoscimento di immagine/facendo uso di MNVC)
elemento del quadrato di 0402 (pollice 01005) chip~74mm, o 50×150mm
KE-3020V: × 1 (6 ugelli) della testa di disposizione del laser + × capo 1 (1 ugello) di disposizione visiva di alta risoluzione
KE-3020VR: × capo 1 (6 ugelli) di disposizione del laser + 1 testa di disposizione di IC con FMLA (1 ugello)
Adotta l'alimentatore a due piste elettrico, che può caricare fino a 160 generi di componenti.
MNVC è installato come norma
Riconoscimento continuo ad alta velocità di immagine
Componenti di rifornimento ad alta velocità del pallet (opzione)
Corrispondendo al substrato lungo di dimensione (opzione)
Corrispondenza per schioccare implementazione (opzione)
Dimensione del substrato:
Tipo substrato (330mm×250mm) di m.
substrato L tipo (410mm×360mm)
Tipo L di ampiezza substrato (510×360mm) *1
Tipo substrato (610mm×560mm) di XL
A
Substrato lungo (specificazione a forma di L) del substrato *2,800×360mm
Bordo lungo (tipo L di ampiezza specificazione del bordo) *2 1,010×360mm
Substrato lungo (tipo specificazione del substrato) *2, 1,210×560mm di XL
Altezza componente: specifiche di 12mm, specifiche di 20mm, specifiche di 25mm (tipo specifiche di XL del substrato)
Dimensione componente: riconoscimento del laser, 0402 (inglese 01005) chip ~ componente quadrata di 33.5mm
Riconoscimento di immagine: macchina fotografica standard, elemento quadrato di 3mm~74mm, o 50×150mm
Macchine fotografiche ad alta definizione (tutto il facoltative): elemento quadrato di 1.0mm×0.5mm*3~48mm, o 24×72mm
Velocità di disposizione componente: componenti del chip, migliori circostanze: 20,900CPH
IPC9850 17,100CPH, IC *4 componente, 9,470CPH *5
Accuratezza di disposizione componente: riconoscimento del laser, ±0.05mm (Cpk≧1)
Riconoscimento di immagine: ±0.03mm (MNVC±0.04mm)
Tipi di disposizione componente: fino a 160 tipi
(Ha convertito in 8mm il nastro (quando usando un alimentatore a due piste elettrico del nastro)) *6

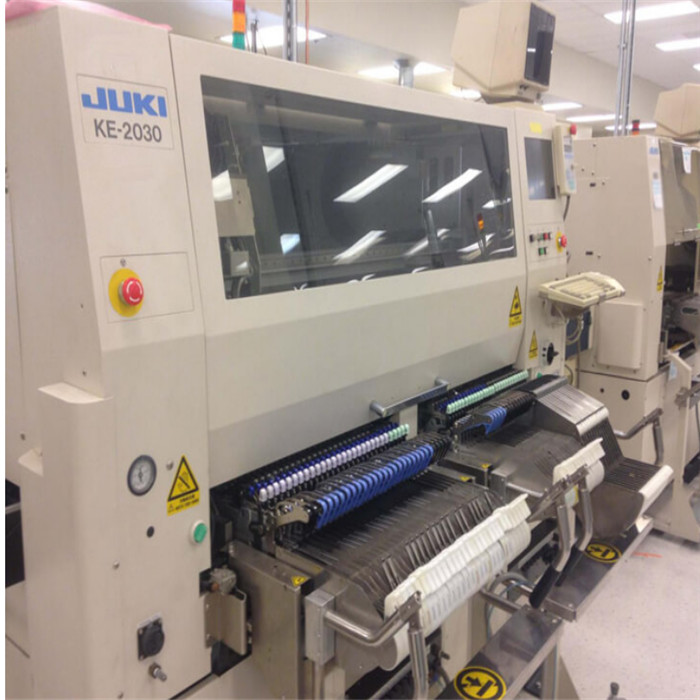

manifestazione principale dell'immagine della macchina del posto e della scelta:
