Scelta della macchina LED di SMT e macchina multifunzionali del posto, macchina JUKI FX-3RA del mounter della lampadina SMD del LED
Macchina JUKI FX-3RA del mounter di SMD Specificazione:
Serie: Serie di FX
La macchina modulare ad alta velocità, di alta qualità, ad alto rendimento della macchina modulare ad alta velocità alimentatore elettrico/meccanico di FX-3RX di disposizione (di cinghia può essere utilizzato nella stessa macchina) di disposizione, migliorare l'efficienza di produzione, creare i prodotti di alta qualità e può essere compatibile con il KE i prodotti di serie che sono montati nelle linee di produzione, corrispondenti flessibilmente alle varie applicazioni di produzione
Componenti del chip: 90,000CPH (0,040 secondi/chip, la migliore circostanza) 66,000CPH: chip (secondo la norma IPC9850)
elemento del quadrato di 0402 chip~33.5mm
Riconoscimento del laser: ±0.05mm (±3σ)
La testa di disposizione del laser è in moto per il riconoscimento di volo
2 worktables/4 la disposizione heads/24 di asse arms/4 dota la struttura d'un polverizzatore
Adotti il servomotore lineare di asse DI X-Y ed il controllo di ciclo chiuso completo
Fino a 240 componenti possono essere caricate
Carrello elettrico/meccanico della sostituzione
Nome di modello di specificazione della macchina del mounter della lampadina SMD del LED/:
Macchina modulare ad alta velocità FX-3RAL, macchina modulare ad alta velocità FX-3RAXL di disposizione di disposizione
Dimensione del substrato: per la L substrato (410×360mm)
Per i substrati L di ampiezza (510×360mm) *1
Per il substrato di XL (610×560mm)
Substrato lungo *1: 800×360mm, 800×560mm
Altezza componente: specificazione di 6mm
Dimensione componente: identificazione del laser, 0402 (inglese 01005) ~ 33.5mm
Velocità di disposizione componente
(Componenti del chip): Migliori stati, 0.040s/chip (90,000CPH) *2
IPC9850 66,000CPH*2
Accuratezza di disposizione componente: riconoscimento del laser, ±0.05mm (±3σ)
Tipi di disposizione componente: fino a 240 tipi (convertiti in 8mm nastro (quando usando un alimentatore a due piste elettrico del nastro))

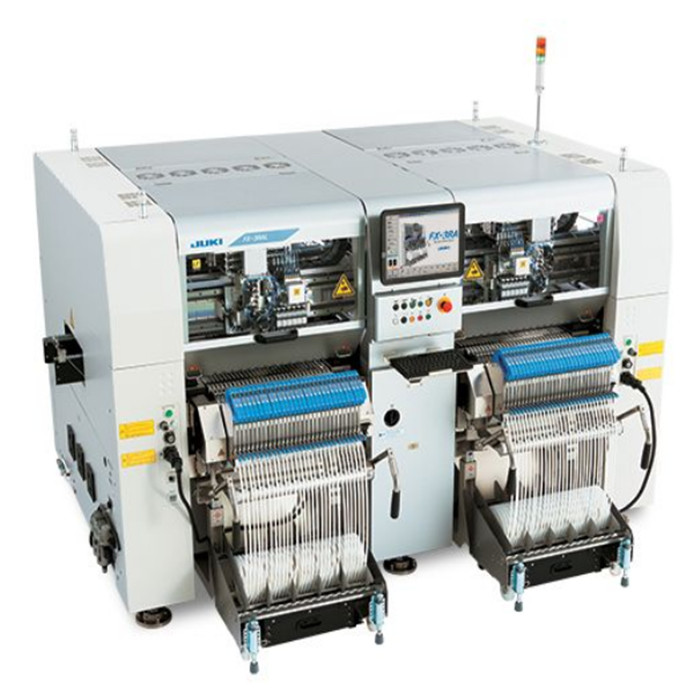

Manifestazione dell'immagine della macchina JUKI FX-3RA del mounter di SMD:
