La macchina utilizzata originale Samsung SM411 del mounter del chip di SMT seleziona e dispone la macchina
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Siamo fornitore di sostegno dello smt per i pezzi meccanici dello smt e l'alimentatore dell'attrezzatura .such as, ugello, scaffale della bobina dello smt del carretto di stoccaggio dell'alimentatore, grasso dello smt, miscelatore della pasta della lega per saldatura, contatore dello smd, profilatore termico di KIC, nastro dello smt ecc.
Inoltre può sostenere alcune parti originali della riparazione della macchina.
Specificazione della macchina della scelta SM411 e del posto
Velocità teorica 42,000CPH del chip
Montando il chip della gamma 0402 al più grande 14mm IC
Precisione di posizionamento di 0.05mm più o negativi
Dimensione del PWB 510 (l) 460 (w)
Dimensione dell'attrezzatura 1.650 (l) 1.690 (D) 1.535 (H)
Potere massimo 5.0k VA
Peso 1820kg dell'attrezzatura
Lo SM411 è basato sopra sulla mosca, Samsung brevettato, macchina della mezzo velocità del veloce-supporto
con architettura a mensola doppia per le componenti del chip 42.000 CPH,
Mondo delle componenti 30.000 CPH (di CONTENTINO norma IPC9850) più veloce nella sua classe la velocità della toppa.
E, è inoltre possibile implementare un chip di alta precisione di alta precisione da 50 micron,
quale dal chip minimo 0402 alle componenti di massimo 14mmIC finora,
può implementare la toppa.
SM411 selezionano e dispongono il vantaggio della macchina:
A due piste parallelo, secondi di tempo di trattamento del PWB 0
Tasso materiale molto basso di perdita: due dieci millesimi
Sistema di riconoscimento volo-centrato unico di Samsung (visione della mosca)
Funzione automatica dell'identificazione di posizione componente dell'alimentatore
Struttura avanzata del cavo piano
Ugello antistatico di ESD
Nuovo alimentatore senza sosta
Responsabile Management Features di PM:
La norma IPC9850 può montare 42,000CPH (chip 1608)
Sistema di azionamento doppio del manipolatore (12 teste)
In volo sistema di riconoscimento delle immagini
Sistema di azionamento doppio del servomotore dell'asse y
Base standard bilaterale dell'alimentatore
Possono essere installati 120 alimentatori di cinghia di 8mm
Macchina fotografica di riconoscimento del punto di riferimento
Dispositivo automatico della sostituzione dell'ugello
LCD di colore
Doppio sistema di trasferimento della ferrovia
La larghezza della ferrovia regola automaticamente
Dispositivo di serraggio del bordo del PWB
Processo d'alimentazione che segue sensore
Sistema operativo di Windows XP
Ordine ed alimentazione che ordinano programma di ottimizzazione automatica
Un ugello standard
Parametri di Samsung SM411
Al modo la visione di volo
Numero del cavalletto 2 dei fusi x dei fusi 6
Montaggio del chip volante 1608 di visione di velocità
CONTENTINO 42.000 CPH (IPC9850)
30.000 CPH (IPC9850)
Montaggio del μ 3σ/chip del ± 50 del chip di accuratezza
(Basato sui chip standard)
Stretto passo montaggio 0.1mm (0603)/0.15mm (1005)
Una gamma delle componenti di 0603 ~ chip di 14mm, QFP, BGA
(Opzione: 0402 contattici prego. Più informazioni saranno disponibili su vostra richiesta.)
Passo minimo del perno (QFP)
Minimo palla passo (BGA) 0.5mm)/0.65mm (BGA) (di QFP
L'altezza massima H = 12mm
Min di dimensione del bordo (millimetro) 50 (l) x 40 (w)
Massimo 510 (l) x 460 (w)
(Modo a senso unico, (l) eccesso 460: Nessun amplificatore)
460 (l) x 250 (w) (modo doppio del vicolo)
610 (l) x 460/250 di (w) (opzione)
Spessore 0.38mm ~ 4.2mm del PWB
Numero degli alimentatori 120ea/112ea (commutatore dell'alimentatore)
Consumo di energia AC200/208/220/240/380/415 di V (50/60Hz, 3Phase) del consumo di energia
5.0kVA massimo
Un consumo dell'aria di 0,5 ~ 0.7MPa (5,1 ~ 7.1kgf/cm2), 300N? /Min
Peso 1,820kg
Dimensioni (millimetro) 1.650 (l) 1.690 (D) 1.535 (H)
Il cliente di Meraif in 35 paesi intorno all'esperienza di WorldSuccessful:
1. Stiamo aiutando i clienti a costruire molte nuove fabbriche intorno al mondo.
2. Formazione più di 500 esperti e del tecnico per i clienti.
3. È diventato il partner cinese più affidabile per voi.
Per la messa a punto della fabbrica di SMT, possiamo fare per voi:
1. Forniamo la soluzione completa di SMT per voi
2. Forniamo la tecnologia di base le nostre attrezzature
3. Forniamo la maggior parte del servizio professionale di tecnologia
4. Abbiamo esperienza ricca sulla messa a punto della fabbrica di SMT
5. Possiamo risolvere tutta la domanda circa SMT

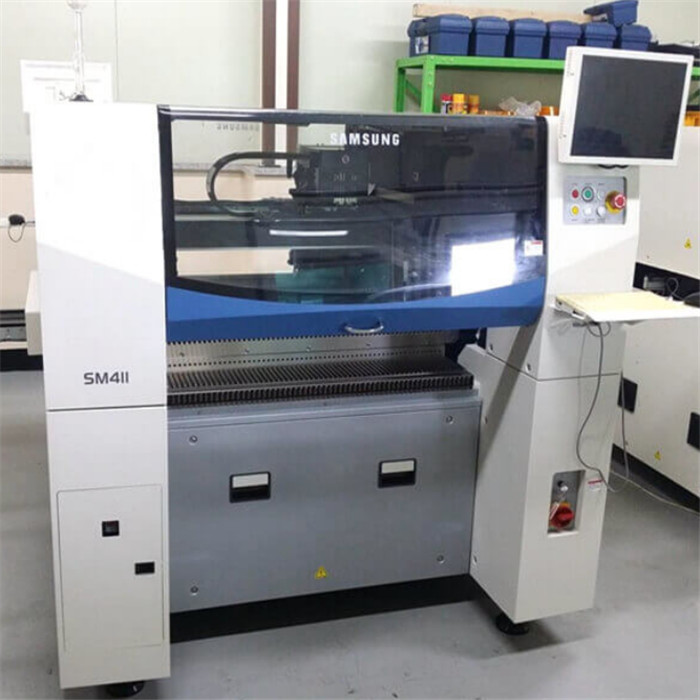

SM411 selezionano e dispongono la manifestazione dell'immagine della macchina
