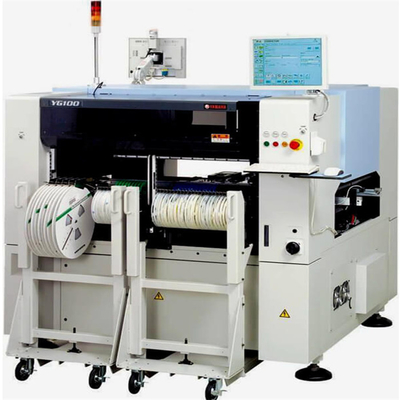

la linea di produzione elettronica alta velocità automatica completa della macchina di SMT ha utilizzato la macchina Yamaha Chip Mounter YG100 del posto e della scelta
Siamo fornitore di sostegno dello smt per i pezzi meccanici dello smt e l'alimentatore dell'attrezzatura .such as, ugello, scaffale della bobina dello smt del carretto di stoccaggio dell'alimentatore, grasso dello smt, miscelatore della pasta della lega per saldatura, contatore dello smd, profilatore termico di KIC, nastro dello smt ecc.
Inoltre può sostenere alcune parti originali della riparazione della macchina.
1. I vantaggi della macchina di disposizione di YAMAHA YG100:
Montando gamma da 01005 micro-componenti (di pollice) alle componenti di 45mm.
Corrispondendo alla grande dimensione L510xW440mm del substrato.
96 generi di grandi varietà componenti.
Velocità della toppa: 24000 CPH (0,15 seconds/CHIP)
Montaggio dell'accuratezza: (μ+3σ) ±0.03mm/CHIP
Ripetibilità (3σ): ±0.03mm/CHIP
Montaggio della dimensione del PWB: L50×W50mm~L510×W440mm
I tipi componenti allacciano l'imballaggio: 120 tipi (convertiti in 8mm nastro)
2. I parametri della macchina di disposizione di YAMAHA YG100:
Componenti di SMD: 0402 (millimetro) - componenti di 45MMX45MM INZUPPANO il SOJ PLCC QFP BGA
Le componenti di SMD possono essere disposte 100 generi (8MM)
Dimensione di Mounter: L1650XW1562X1470
Specificazione e dettagli di Yamaha YG100 come seguire:
1) Dimensione del bordo: M. tipo: L460xW330 ~ L50xW50mm/t = 0,4 ~ 3.0mmL-Type:
L460xW440 ~ L50xW50mm/t = 0,4 ~ 3.0mm * uso del sATS: L460xW440 ~ L50xW50mm
2) Montaggio della velocità: Chip: 0,15 secondi/norme degli accessori/32mm QFP: 1,70 secondi/accessori 3)
Stati IPC9850: 17700CPH, chip: 0,20 secondi/accessori
4) Montaggio dell'accuratezza: Chip: ± 0.05mm (3σ)/QFP: ± 0.05mm (3σ)
5) Montaggio dell'angolo: (unità 0.01±180°)
6) Componenti di sostegno: 0402 DA INZUPPARSI, SOJ, 84 perno PLCC, passo QFPBGA di 0.5mm,
CSP31mm, connettore di 100mm, incavo di IC.
7) Altezza delle parti dell'attrezzatura: 15mm
8) Metodi dell'identificazione della parte: sistema digitale della multi-macchina fotografica di illuminazione di multi-angolo (34 pixel),
multi-angolo che accende il buon sistema di visione (79 pixel).
9) Software di operazione: YGOS (modo FullLine, OnLineHelp, accessori ricchi ed organi interni)
10) Software di ottimizzazione: Servizi di base (numeri dell'alimentatore e della testa,
Specificato automaticamente dall'installatore)
11) Software telecomandato: Scelto (funzioni online ed offline disponibili
12) Porta di comunicazione: (Ethernet ha Lan&RS232C)
13) Dispositivo di sicurezza: Dispositivo di protezione capo di collisione in due modi: SoftLimit e HardLimit.
Il commutatore di CoverInterlock è utilizzato per la prevenzione di collisione e della testa.
14) Alimentazione elettrica: CA trifase 416~200V, V± 10%, 50/60Hz, 4.8kVA
15) Dotazione d'aria: 5.5kg/)/140/min (di DryAir
16) Dimensione e peso: 1.650 (L) x1,562 (W) x1,850 (H) millimetro
17) Peso: 1,630kg
