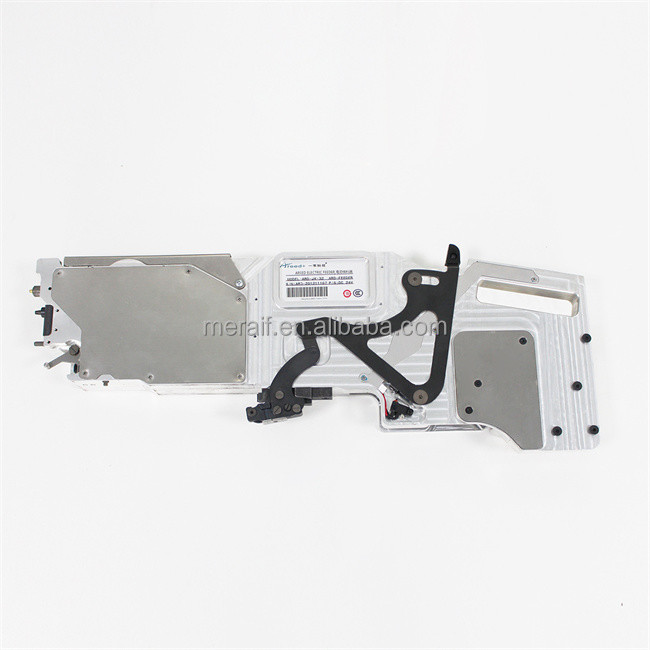

Alimentatore dello smt dell'alimentatore di juki cf56mm dell'OEM per la macchina del posto e della scelta
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Siamo fornitore della soluzione dello smt più di 16years.
Tutte le linea della macchina dello smt e parti, linea della macchina del pulitore di PCBA possiamo sostenervi.
Alimentatore elettronico dell'OEM per la scelta di serie di JUKI KE700 KE2000 FX JX KE3000 e la macchina del posto
parametri dell'alimentatore di juki cf56mm
Modelli applicabili: KE700 serie di serie KE3000 di serie JX di FX di serie di serie KE2000
Alimentatore alternativo: Alimentatore del ATF FTF CTFR FTFR di CTF
Materiale principale: lega di alluminio ad alta resistenza
Posizionamento del metodo: tre-perno che posiziona chiusura della biella
Interfaccia elettrica: interfaccia del contatto del unico perno
Tensione: DC24V
Corrente: 0.5A | MASSIMO 2.5A.
Metodo di comunicazione: commutatore infrarosso intermittente
Modo dell'azionamento: azionamento elettrico
Velocità di alimentazione: passo di 68ms/pcs 4mm
Accuratezza d'alimentazione: Ascissa ±0.05mm, asse y ±0.05mm
Velocità di alimentazione: 80000CPH
Riciclaggio della laminazione: silos di immagazzinamento posteriore o meccanismo d'avvolgimento di propenso-tirata
Pacchetto applicabile: Pacchetto di SMT di norma di 8/12/16/24/32/44/56MM
Materiali applicabili: tutti i materiali che possono essere imballati in SMT standard
Metodo di rifornimento di carburante: la cinghia d'impionbatura non è bloccata per rifornire di carburante
Temperatura di lavoro: temperatura -20~65℃
Umidità di lavoro: umidità 20~90%RH, nessuna condensazione
Temperatura di stoccaggio: temperatura -40~85℃
Umidità di stoccaggio: umidità 10~95%
Prova di arresto di goccia: 0.5kg/cm2 del corpo, nessun'anomalia
Prova di invecchiamento: 1000 ore di lavoro continuo senza anomalia
Eseguire annotazione: completo e coerente
Tempo di impiego: >=20K hours.MIL-HDBK-217F (25℃)
nota dell'alimentatore di juki cf56mm:
Esposizione del passo: Indica la distanza d'alimentazione
Cambiamento del passo: Clicchi il gioco leva.
Sintonizzazione di Y Dirction: Nel regolare il modo, le chiavi avanzano lentamente.
Messa a punto di direzione: La stampa e la tenuta per 3 secondi e l'indicatore ingiallisce per entrare nel modo regolantesi. Posizione attuale di risparmi di clic quando regolarsi è completo in mezzo.
Indicatore di lavoro: La luce verde indica l'operazione normale; la luce gialla indica la fissazione dello stato; la luce rossa indica il messaggio di errore.
Chiave di andata: Clicchi il bottone di andata, la cinghia materiale avanzerà un punto, stampa lunga per avanzare continuamente.
Chiave di risistemazione: Quando la luce dell'ALIMENTATORE è rossa, clicchi per ristabilire allo stato normale.
Chiave di Reverset: Clicchi il bottone posteriore, la striscia materiale ritornerà un punto, stampa lunga per ritornare continuamente.
Prenda la chiave di Rell: Stampa e tenere il motore del nastro per lavorare e premere il bottone del nastro per ritirare automaticamente nel recipiente dell'alimentazione della laminazione quando si alimentano.
Il motore passo a passo sostituisce l'azionamento del cilindro dell'alimentatore tradizionale e l'ingranaggio del rame di precisione sostituisce l'azionamento meccanico di collegamento. Prendendo la spina elettrica e collegando l'alimentazione elettrica della sicurezza 24V, il sensore proteggente converte il segnale meccanico della macchina di disposizione in segnale elettrico e controlla l'alimentatore per funzionare.
Vantaggio di aggiornamento: Vasta gamma dei modelli materiali elettronici. 8mm sono compatibili con due metodi d'imballaggio di di nastro di carta ed i punti di 1mm/2mm/4mm possono essere commutati con un bottone. Si AREED 8mm che l'alimentatore elettrico può essere usato invece dei tre alimentatori originali di 8mm; un AREED12mm può essere usato invece degli alimentatori di 16mm e di 12mm.
Vantaggio di precisione: Il motore di azionamento funziona con una più piccola ampiezza che il cilindro, che riduce la deviazione materiale causata tramite la vibrazione. Gli ingranaggi di alimentazione di alta precisione sono abbinati con i motori di alta precisione per assicurare l'alimentazione accurata ogni volta. Il calibratore auto-in via di sviluppo dell'ALIMENTATORE può catturare il valore coordinato di X/Y di ciascuno che si alimenta e calcola CA \ valori di CPK e di CP per giudicare la consistenza dell'accuratezza d'alimentazione di ogni ALIMENTATORE.
Vantaggio di velocità: velocità di alimentazione: Il sensore della grata di Omron percepisce rapidamente il segnale della macchina, l'algoritmo auto-in via di sviluppo del software del comitato per il controllo è più scientifico ed il motore passo a passo ragionevole e è fornito di ingranaggio di accelerazione, la velocità di alimentazione dell'ALIMENTATORE supera il limite della raccolta della macchina di disposizione.
Linea velocità del cambiamento: spogliando nastro direttamente sopra, con il magazzino autonomo del film; la linea cambiamento in lotti non deve smontare l'alimentatore, ricordo di apertura del magazzino automatico quando il materiale è pieno, vero realizza la funzione di modifica essenziale senza sosta e la linea efficienza del cambiamento può essere aumentata entro più di tre volte.
Vantaggio di compatibilità: Applicabile a tutte le macchine della piattaforma dell'ALIMENTATORE del macchinario di JUKI sul mercato. È conveniente installare i sostegni conduttivi, senza cambiare o distruggere le linee originali, che è semplice, sicuro ed efficace. Dopo il cambiamento, non interferisce con la posizione originale del distributore e può essere usato alternatamente allo stesso tempo.
.
Metodo d'alimentazione
la stazione di carico dell'alimentatore del repare, il giro su potere suppy, l'alimentatore del supporto ed assicurare il potere è sopra, chiave del passo della stampa di scegliere il giusto passo.
Nastro componente sul supporto, nastro del supporto del passaggio attraverso la guida d'alimentazione componente.
La guida di nastro aperta, pela il nastro di strato della copertura e che si assicura che il trasportatore si sieda sul perno in serratura di sicurezza di sprocket.secure.
Passi il nastro di strato della copertura sopra la puleggia ed in mezzo prenda il dente di ingranaggio. Assicuri che il nastro sia saldamente fermo sull'ingranaggio, copertura vicina.
