Scelta di serie di Hanwha MP dell'alimentatore della PMI 16mm dell'alimentatore di Samsung dell'alimentatore dello smt dell'OEM Samsung e macchina elettroniche del posto
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Siamo fornitore della soluzione dello smt più di 16years.
Tutte le linea della macchina dello smt e parti, linea della macchina del pulitore di PCBA possiamo sostenervi.

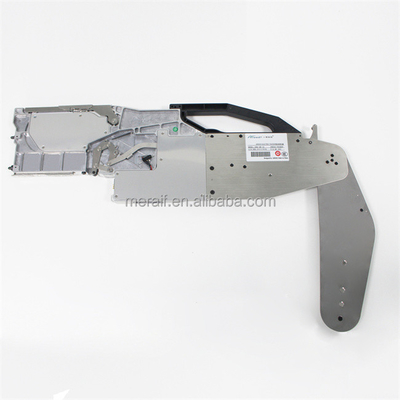

Alimentatore elettronico dell'OEM per la scelta di serie di Hanwha MP e la macchina del posto
Parametri di Hanwha dell'alimentatore della PMI 16mm
Modelli applicabili: tutti i modelli delle serie di MP
Alimentatore alternativo: Alimentatore della PMI di MP
Materiale della parte principale: lega di alluminio
Posizionamento del metodo: ferrovia di guida del doppio perno che posiziona, chiusura della biella
Interfaccia elettrica: Un'interfaccia di 5 spine
Tensione: DC24V
Corrente: 0.5A | MASSIMO 2.5A.
Metodo di comunicazione: Impulso
Modo dell'azionamento: azionamento elettrico
Velocità di alimentazione: passo di 68ms/pcs 4mm
Accuratezza d'alimentazione: Ascissa ±0.05mm, asse y ±0.05mm
Velocità di alimentazione: 80000CPH
Riciclaggio della laminazione: silos di immagazzinamento o meccanismo di bobina posteriore di propenso-tirata
Pacchetto applicabile: Pacchetto di SMT di norma di 8/12/16/24/32/44/56MM
Materiali applicabili: tutti i materiali che possono essere imballati in SMT standard
Metodo di rifornimento di carburante: rifornimento di carburante globale, rifornimento di carburante del nastro
Temperatura di lavoro: temperatura -20~65℃
Umidità di lavoro: umidità 20~90%RH, nessuna condensazione
Temperatura di stoccaggio: temperatura -40~85℃
Umidità di stoccaggio: umidità 10~95%
Prova di arresto di goccia: corpo 0.5kg/cm2
Prova di invecchiamento: 1000 ore di lavoro continuo senza anomalia
Annotazione di operazione: Completo e coerente
Tempo di impiego: >=20K hours.MIL-HDBK-217F (25℃)
Nota di Hanwha dell'alimentatore della PMI 16mm:
Esposizione del passo: Indica la distanza d'alimentazione
Cambiamento del passo: Clicchi il gioco leva.
Sintonizzazione di Y Dirction: Nel regolare il modo, le chiavi avanzano lentamente.
Messa a punto di direzione: La stampa e la tenuta per 3 secondi e l'indicatore ingiallisce per entrare nel modo regolantesi. Posizione attuale di risparmi di clic quando regolarsi è completo in mezzo.
Indicatore di lavoro: La luce verde indica l'operazione normale; la luce gialla indica la fissazione dello stato; la luce rossa indica il messaggio di errore.
Chiave di andata: Clicchi il bottone di andata, la cinghia materiale avanzerà un punto, stampa lunga per avanzare continuamente.
Chiave di risistemazione: Quando la luce dell'ALIMENTATORE è rossa, clicchi per ristabilire allo stato normale.
Chiave di Reverset: Clicchi il bottone posteriore, la striscia materiale ritornerà un punto, stampa lunga per ritornare continuamente.
Prenda la chiave di Rell: Stampa e tenere il motore del nastro per lavorare e premere il bottone del nastro per ritirare automaticamente nel recipiente dell'alimentazione della laminazione quando si alimentano.
Il motore passo a passo sostituisce l'azionamento del cilindro dell'alimentatore tradizionale e l'ingranaggio del rame di precisione sostituisce l'azionamento meccanico di collegamento. Prendendo la spina elettrica e collegando l'alimentazione elettrica della sicurezza 24V, il sensore proteggente converte il segnale meccanico della macchina di disposizione in segnale elettrico e controlla l'alimentatore per funzionare.
Vantaggio di aggiornamento: Vasta gamma dei modelli materiali elettronici. 8mm sono compatibili con due metodi d'imballaggio di di nastro di carta ed i punti di 1mm/2mm/4mm possono essere commutati con una chiave. Si AREED 8mm che l'alimentatore elettrico può essere usato invece dei tre alimentatori originali di 8mm; un AREED12mm può essere usato invece degli alimentatori di 16mm e di 12mm.
Vantaggio di precisione: Il motore di azionamento funziona con una più piccola ampiezza che il cilindro, che riduce la deviazione materiale causata tramite la vibrazione. Gli ingranaggi di alimentazione di alta precisione sono abbinati con i motori di alta precisione per assicurare l'alimentazione accurata ogni volta. Il calibratore auto-in via di sviluppo dell'ALIMENTATORE può catturare il valore coordinato di X/Y di ciascuno che si alimenta e calcola CA \ valori di CPK e di CP per giudicare la consistenza dell'accuratezza d'alimentazione di ogni ALIMENTATORE.
Vantaggio di velocità: Velocità di alimentazione: L'algoritmo auto-in via di sviluppo del software del comitato per il controllo è più scientifico e ragionevole. Il motore facente un passo è fornito di ingranaggio di accelerazione e la velocità di alimentazione dell'ALIMENTATORE supera il limite di ripresa dell'alimentatore di MP. Linea velocità del cambiamento: spogliando nastro direttamente sopra, con il magazzino autonomo del film; la linea cambiamento in lotti senza smontare l'alimentatore, ricordo di apertura del magazzino automatico quando il materiale è pieno, vero realizza la funzione di modifica essenziale senza sosta e la linea efficienza del cambiamento può essere aumentata entro più di tre volte.
Vantaggio di compatibilità: Applicabile a tutte le piattaforme dell'ALIMENTATORE della macchina di disposizione di serie di HANWHA MP sul mercato. Nessuna necessità di cambiare o distruggere la linea originale, semplice, sicuro ed efficace. Non interferisce con la stazione originale dell'alimentatore e può essere usata alternatamente allo stesso tempo.
Metodo d'alimentazione
Il nastro del supporto sul supporto, assicura che nastro di strato della copertura attraversi la guida d'alimentazione componente.
Serratura di sicurezza aperta, guida di nastro aperta.
Peli il nastro di strato della copertura e che assicuri che il trasportatore si sieda sul perno in dente per catena.
Stampa e serratura di sicurezza aperta, guida di nastro del colse ed assicurare la serratura di sicurezza.
Passi il nastro di strato della copertura sopra la puleggia e betwwen per prendere il dente di ingranaggio. Assicuri che il nastro sia saldamente fermo sull'ingranaggio, copertura vicina.
Manualmente vento prendere ingranaggio per fissare e stringere il nastro di strato della copertura, nastro in eccesso del passaggio nella scatola di stoccaggio.
