La scelta del mounter di Hanwha SM320 e la macchina flessibili SAMSUNG SM320 SMT del posto hanno utilizzato la macchina
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Siamo fornitore di sostegno dello smt per i pezzi meccanici dello smt e l'alimentatore dell'attrezzatura .such as, ugello, scaffale della bobina dello smt del carretto di stoccaggio dell'alimentatore, grasso dello smt, miscelatore della pasta della lega per saldatura, contatore dello smd, profilatore termico di KIC, nastro dello smt ecc.
Inoltre può sostenere alcune parti originali della riparazione della macchina.
Samsung SMT SM320 è un Mounter universale, può produrre i piccoli pezzi di materiali del CHIP,
ma anche può produrre il materiale di QFP, adatto a produzione su scala ridotta dei prodotti indipendenti,
ma anche può essere utilizzato nella linea di Mounter della torretta di vita di divertimenti per l'elaborazione multifunzionale del chip.
L'attrezzatura, piccola dimensione, peso leggero, non rappresenta il posto.
SM320 popolare. Macchina ed altamente affidabile altamente flessibili e facili da usare. Visione completa con 6
teste di disposizione, ciascuna con singola illuminazione permettendo 6 componenti completamente differenti a
sia allineato in moto. Macchina fotografica di sguardo ascendente permettendo disposizione delle componenti giù al passo del cavo di 0.4mm.
Specificazione flessibile del mounter di Hanwha SM320:
Velocità teorica del chip: 18500CPH
Montaggio del chip della gamma 0402mm ~ 55mm IC
Accuratezza di disposizione più o meno 0.03mm
Dimensioni 510 * 460-460 * 400mm del PWB
Dimensioni dell'attrezzatura 50 x 40 millimetri ~ 460 x 400mm
Metodo componente dell'identificazione
VISIONE VOLANTE + VISIONE DELLA FASE
Montaggio dell'efficienza
Sistema di riconoscimento della macchina fotografica di volo
CHIP 1608 18500 CPH (IPC9850)
CONTENTINO 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
Sistema fisso di visione della macchina fotografica
1,4 SEC/QFP208 (NORMA DEL RIFORNIMENTO DEL VASSOIO)
Le componenti possono essere gamma montata
VISIONE VOLANTE: 1005 ~ 22mmIC (opzione: 0603 ~ 12mmIC/0402 ~ 7mmIC)
Montaggio della dimensione: Visione standard della fase (FOV 35) ~ 32mmIC
(Passo 0.4mmQFP/0.75mmBGA/~ 55mm (MFOV))
Visione standard della fase (FOV 45) ~ 42mmIC (passo 0.5mmQFP/1.0mmBGA/~ 55mm (MFOV))
Visione standard della fase (FOV 20) ~ 17mmIC (passo 0.3mmQFP/0.5mmBGA)
Passo di Min.lead (QFP) FOV10
0.3mm (QFP) /0.65mm (BGA)
Passo di Min.Ball (BGA)
FOV15
0.5mm (QFP) /0.75mm (BGA)
FOV25
0.5mm (QFP) /0.75mm (BGA)
Max.Height
H12mm (norma volante della macchina fotografica)
H15mm (norma volante della macchina fotografica)
Dimensione del bordo del PWB
il più di piccola dimensione
50 (l) * 40 (w)
più grande dimensione
460 (l) * 400 (w)/opzione: 510 * 460, 640 * 510
Spessore del bordo del PWB
0.38mm-4.2mm
Installi il numero dell'alimentatore
120ea/112ea (che mettono in bacino carretto)
Pressione e consumo di energia
alimentazione elettrica
AC220/220/240V (50/60HZ, 3 FASE) (opzione: 340/380/415V)
Pressione d'aria
5kg/m2, 260 Ni/MIN
Peso della macchina
1800KG
Dimensione della macchina
1650 L * D 1680 * H 1530
Riuscita esperienza:
Il cliente di Meraif in 35 paesi intorno al mondo
1. Stiamo aiutando i clienti a costruire molte nuove fabbriche intorno al mondo.
2. Formazione più di 500 esperti e del tecnico per i clienti.
3. È diventato il partner cinese più affidabile per voi.
Per la messa a punto della fabbrica di SMT, possiamo fare per voi:
1. Forniamo la soluzione completa di SMT per voi
2. Forniamo la tecnologia di base le nostre attrezzature
3. Forniamo la maggior parte del servizio professionale di tecnologia
4. Abbiamo esperienza ricca sulla messa a punto della fabbrica di SMT
5. Possiamo risolvere tutta la domanda circa SMT

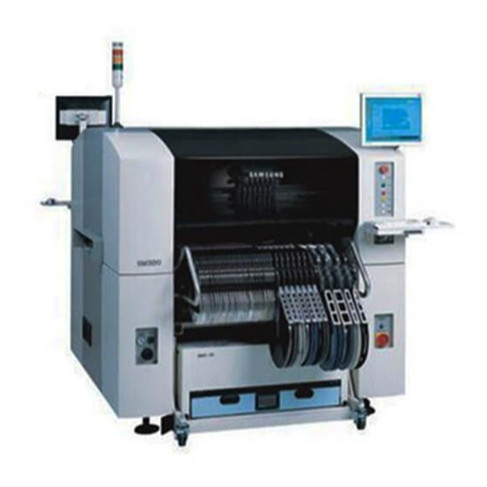

Manifestazione flessibile dell'immagine del mounter di Hanwha SM320
