Linea scelta della macchina di SMT di yamaha di Yamaha YV100II Chip Mounter e macchina del posto
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Specificazione di Yamaha YV100II Chip Mounter
Velocità teorica 0.25sec/chip del chip
Montando gamma 1005 bga del soj'plcc ~ del qfp'sqp “(25mm) (0.4p)
Precisione di posizionamento di 0.08mm più o negativi
Dimensione l460 del PWB * w250 (massimo)/l50 * w50 (min)
Dimensione l1650 * w1350 dell'attrezzatura * h1810
Potere massimo 4KVA
Peso 1300kg dell'attrezzatura
Mounter usato del chip di Yamaha YV100II approssimativamente 98 anni o così attrezzature,
la struttura meccanica è semplice, uno stampo fatto per assicurare la durevolezza e la stabilità,
il dipartimento di controllo del circuito non è complicato, manutenzione facile. Sistema operativo del DOS,
il menu è relativamente semplice, facile da operare, una testa funzionante, un ugello di 8 aspirazioni,
la dimensione del materiale può essere inviata, voi può installare una macchina fotografica di precisione a
migliori l'accuratezza di disposizione. La velocità teorica di 14400 punti all'ora,
la capacità di produzione reale di circa 8000, adatta a produzione in serie debole.
Parametri del mounter del chip di Yamaha YV100II
1. Sulla base dell'affidabilità della struttura di base della macchina ad alta velocità
2. Componenti di protezione del supporto
3.0.25 secondi/montaggio ad alta velocità del CHIP
4 possono essere montati 0,5 piedi che spaziano 32mm QFP
5. Elaborazione di immagini ad alta velocità
6,2 macchine fotografiche riducono il tempo di produzione
7. Alta struttura recentemente progettata di rigidità
8. Aumenti la velocità dell'asse
9. Può trattare varie componenti
10. Il più adatto a produzione di SIMM del computer con la testa metallica 8
Dimensione del substrato: L600 * W400 (massimo)/L50 * W50 (min)
Spessore 0.4-3.0 del substrato
Substrato che trasporta direzione da destra a sinistra
Montaggio del ± 0,08/QFP del ± 0.1mm/CHIP di accuratezza
Montando velocità 0,25 sec/CHIP 1,7 sec/QFP
Tipo originale originale del nastro: 100 (max, 8MM con la conversione)
Tray Original: 80 generi (uso di YTF, di TMAX)
La forma originale di rifornimento 8-56mm a banda larga, barretta, massa, vassoio
Originale 1005 ~ QFP'SQP'SOJ'PLCC (25mm) BGA (0.4p) di disposizione
± trifase AC220/208/230/240/380/400/416V 10%, 50/60HZ di potere
Potere 4KVA
Pressione sopra 0.55MPA, 350MIN
Dimensioni L1650 * W1350 * H1810
Peso 1300KG
Velocità 12000 della toppa (grano/ora)
Peso 1300 (chilogrammi)

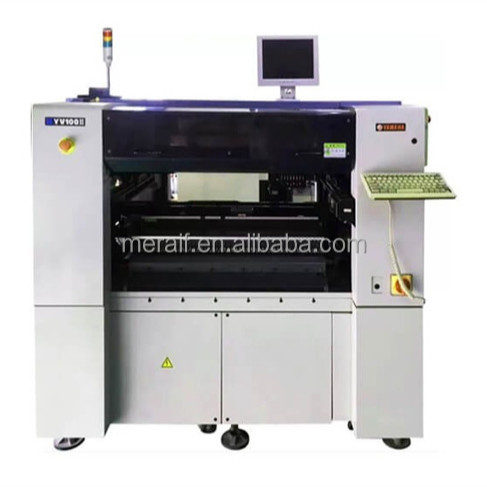

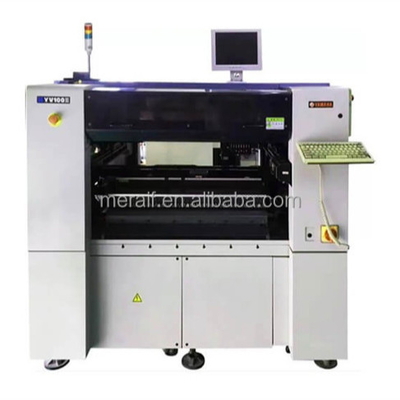

Manifestazione dell'immagine di Yamaha YV100II Chip Mounter
